USR-WIFI232-A/B/C 系列模塊，GPIO功能使用方法。

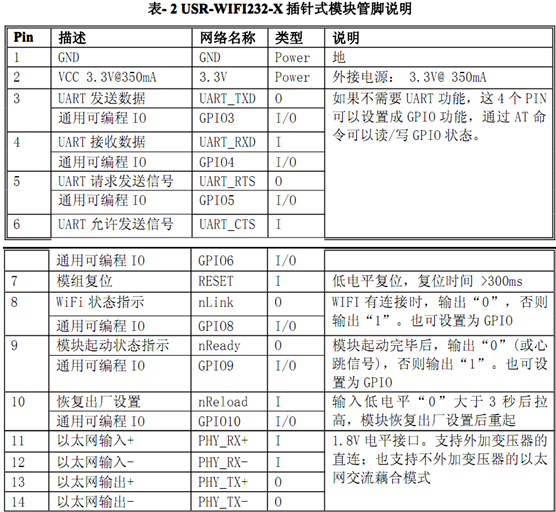

引腳定義:
設置截圖：

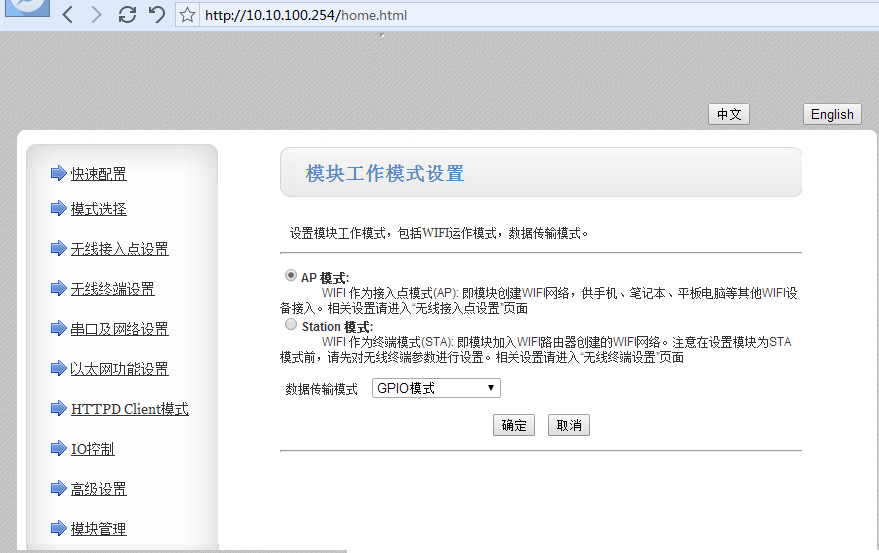

1:網頁設置界面： station 模式，數據傳輸模式 GPIO模式.

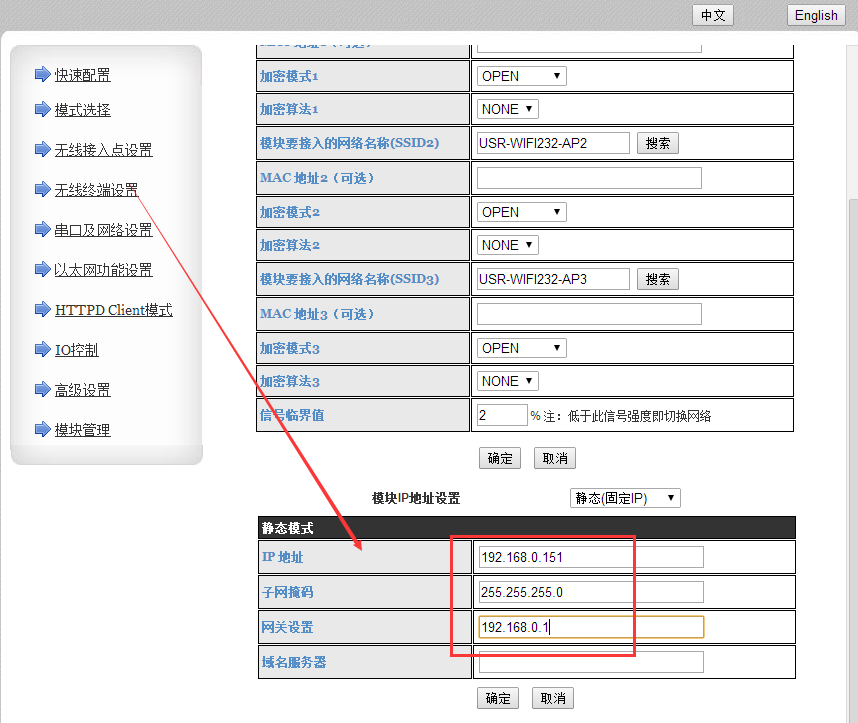

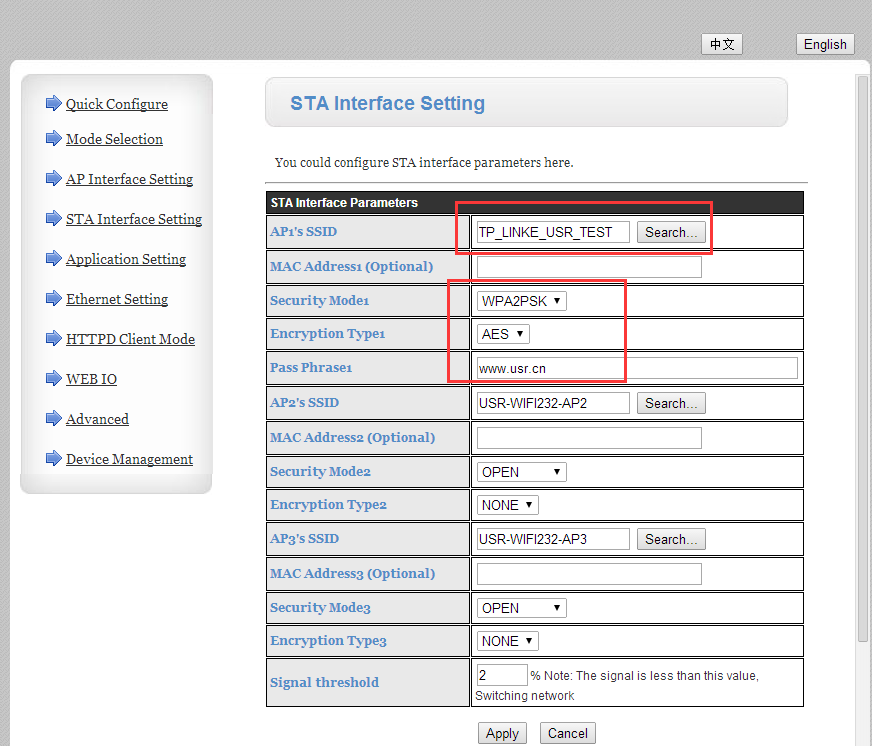

2:無線終端設置：設置模塊連接的路由器SSID和密碼。給模塊設置一個靜態IP。

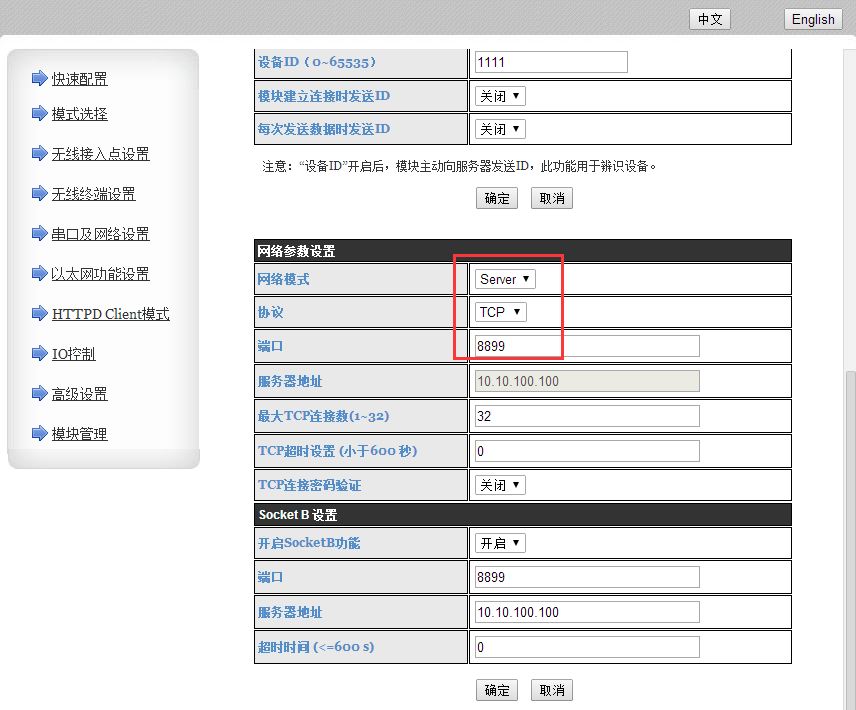

3：串口及其他設置設置： 網絡模式為TCP Server。 端口8899.
4：設置完成，重啟模塊。

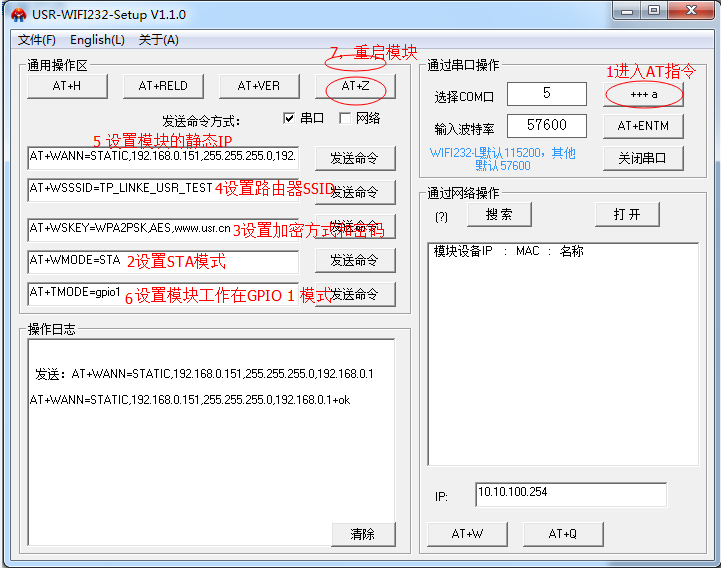

5：使用AT指令一鍵設置：

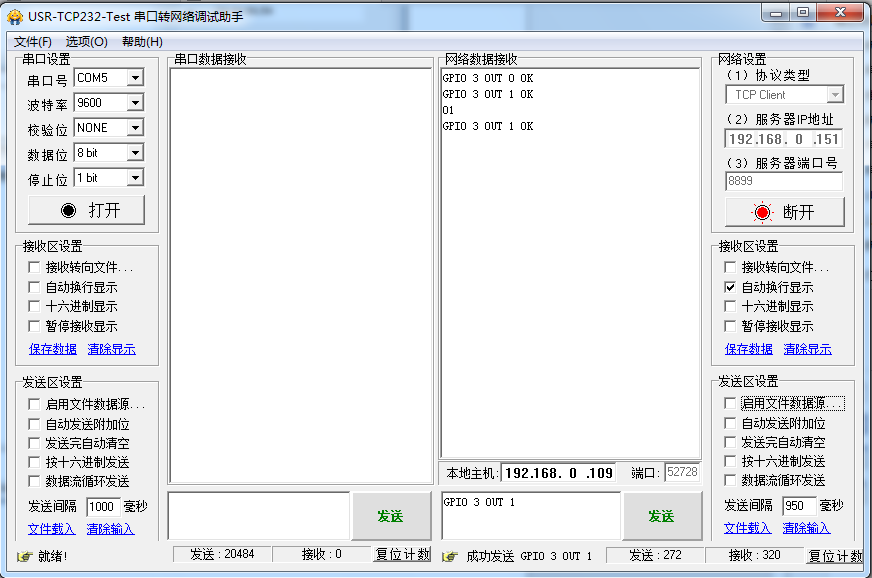

6：通過網絡發送GPIO指令。 發送第3腳輸出高電平。

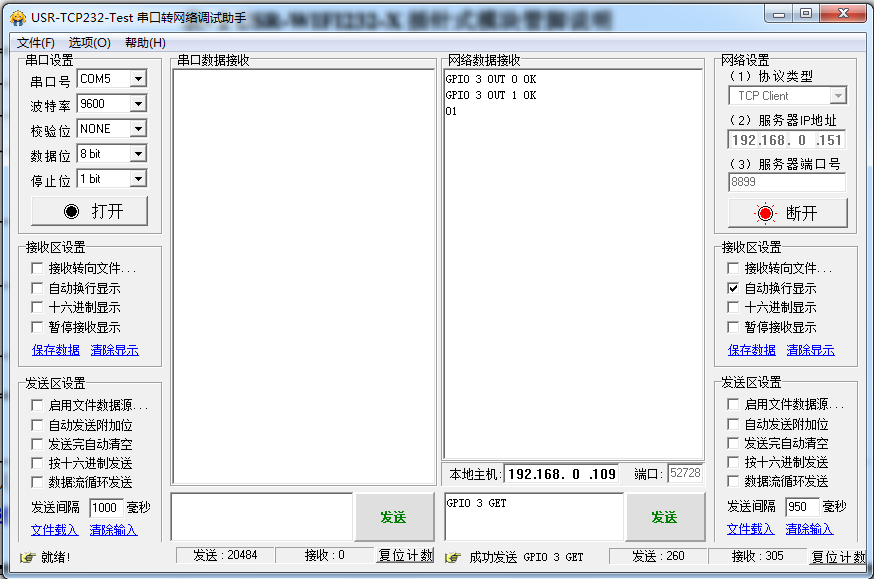

7：發送查詢指令。返回 00 或者01

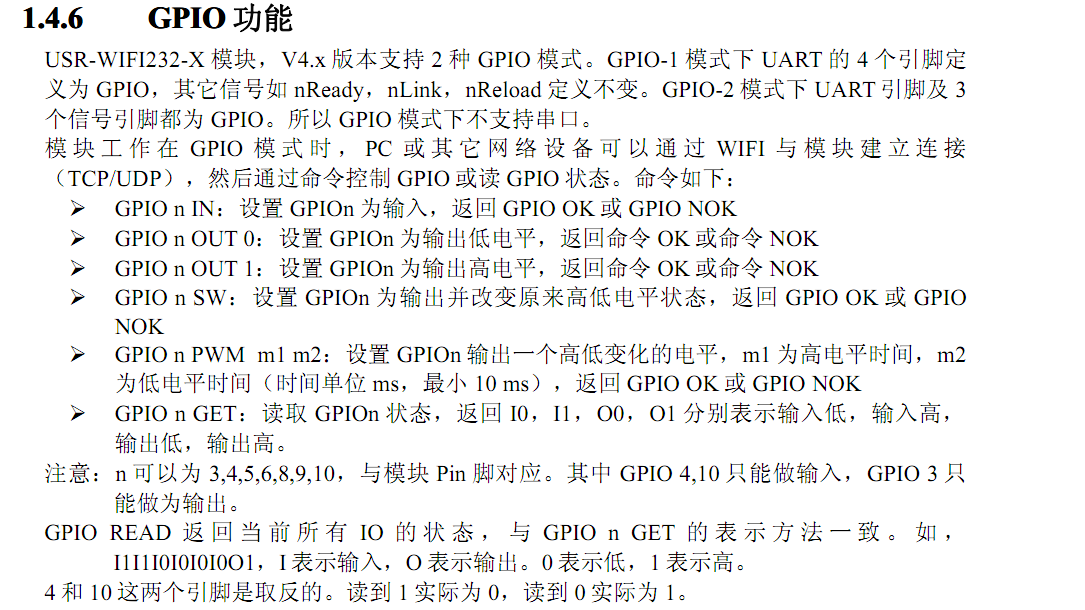

注：GPIO-1模式下UART下的4個引腳為GPIO腳。GPIO-2模式下 UART4個引腳及3個信號腳為GPIO引腳。
GPIO 4 ,10 只能做輸入，GPIO 3只能做輸出。 GPIO功能在AP模塊下也可以使用，建立網絡連接和socket連接，發送指令?？梢钥刂艷PIO。
