USR-N580-H7 MODBUS（二期） 連接遠程測試服務器案例

一、資料下載

USR-N580 H7說明書：http://www.iqhswiic.cn/Download/1159.html

設置軟件：http://www.iqhswiic.cn/Download/383.htm

串口網絡調試助手：http://www.iqhswiic.cn/Download/27.html

二、準備工作

1、USR-N580-H7產品  數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS485串口線 數量1條
5、電腦 數量1臺

三、連接框圖

 串口終端------N580（TCP Client）---------遠程服務器

四、硬件連接和電腦設置

1、硬件連接：

USB-RS485串口線接N580串口，注意485接線線序，USB-RS485 A線接N580 串口的A端子，USB-RS485 B線接N580 串口的B端子，USB頭插入電腦USB口。

N580網口通過網線直連電腦網口。檢查所有連接無誤后，給N580用12V電源適配器供電。

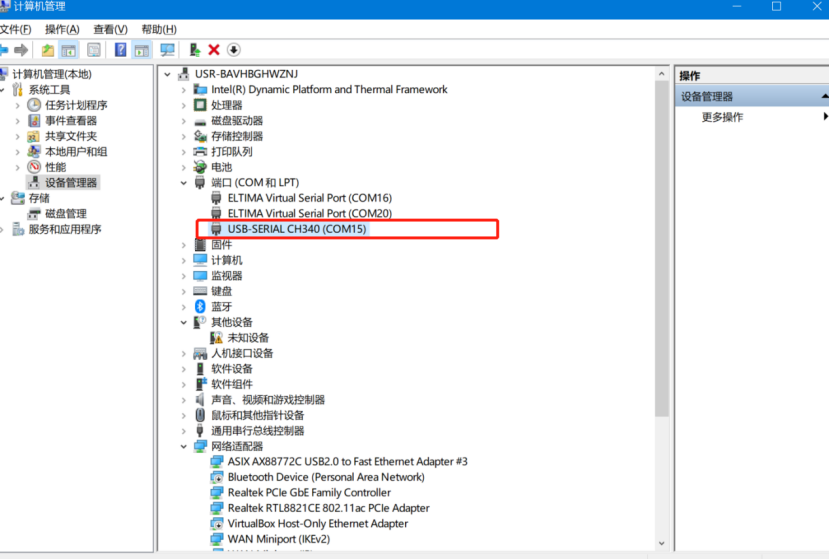

2、 檢查USR-RS485串口線的COM口號，點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM15。

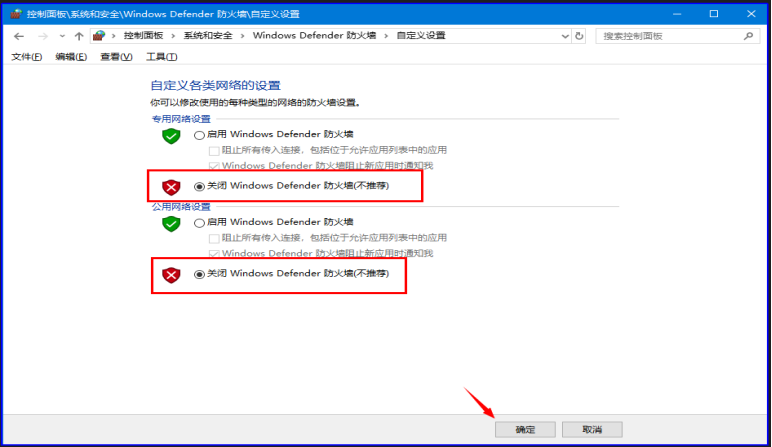

3、電腦關閉防火墻。

4、電腦：控制面板\網絡和 Internet\網絡連接，IP設置和N580 IP同網段，N580默認IP是192.168.0.7，網關192.168.0.1，將電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

5、下載并打開H7系列設置軟件：

硬件連接方式：N540----路由器/交換機----PC

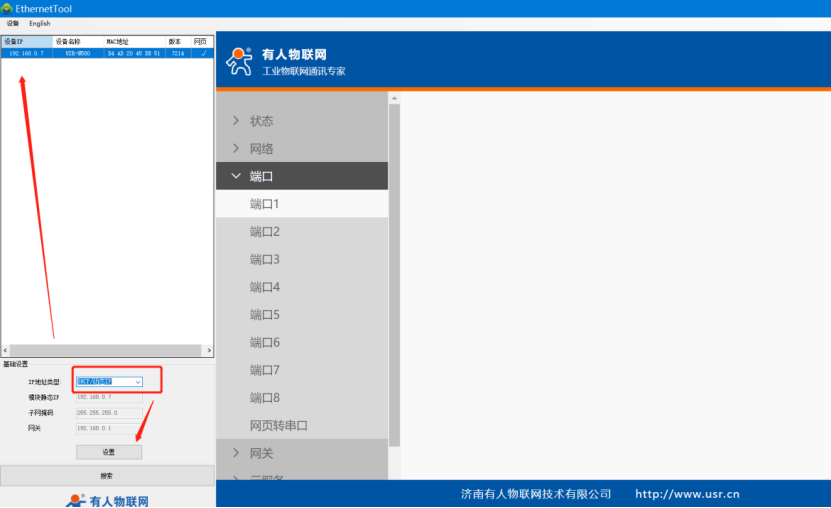

用H7系列配置軟件搜索N580設備，單擊搜索，將IP地址獲取方式從靜態 IP改為DHCP，保存設置，單擊搜索，找到設備之后，單擊產品名稱信息彈出輸入用戶名admin和密碼admin，點擊確定。在右上角點擊中英文切換

 6、MODBUS網關參數設置

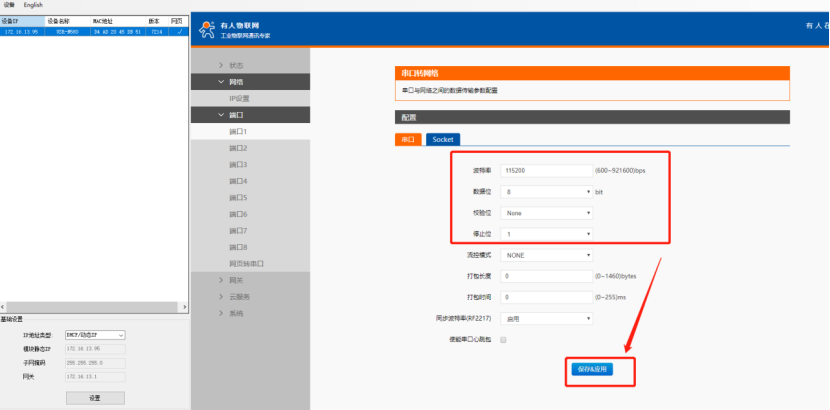

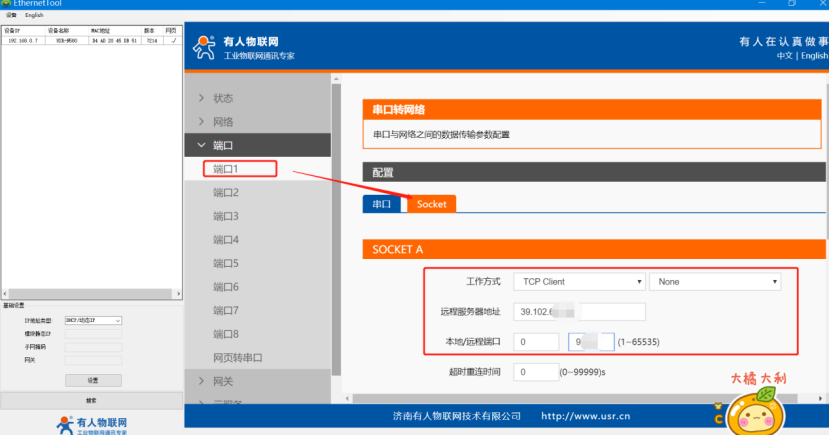

點擊端口1---串口，需要把波特率、數據位、校驗位、停止位跟串口終端設備保持一致； SOCKET參數里，選擇“TCP Client”，用戶在使用時不可以依照此ip與端口來進行配置，需要連接自己服務器的ip與端口。
保存參數，重啟設備。

五、數據調試

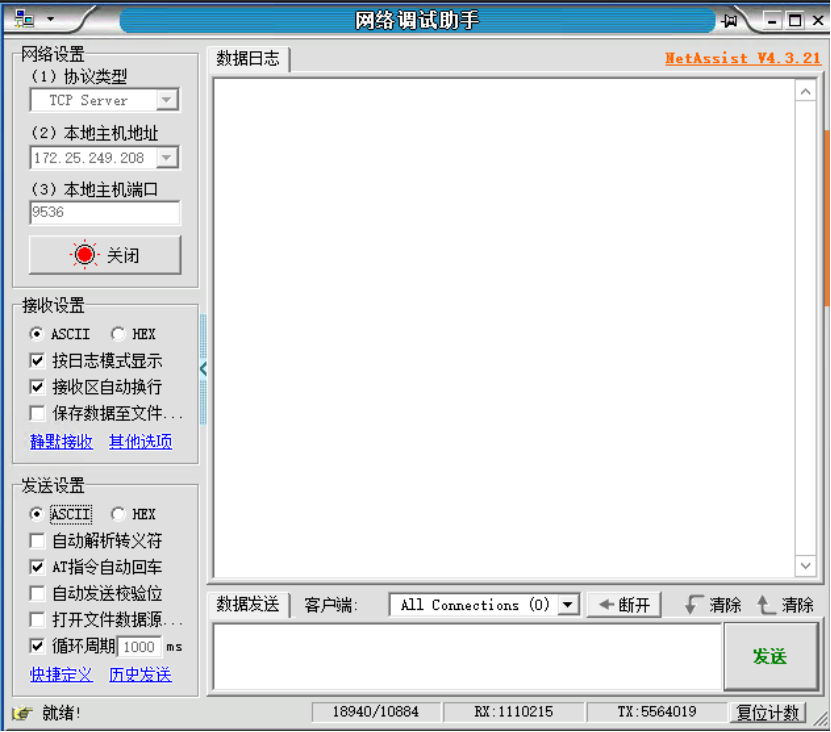

1.先在服務器端打開一個網絡調試助手，設置成TCP server及本地端口號，開始監聽。服務器ip需要是公網ip，局域網ip無法使用。

2、重啟后進行通信測試，測試結果如下圖所示?？梢钥吹綌?shù)據收發都是正常的。
